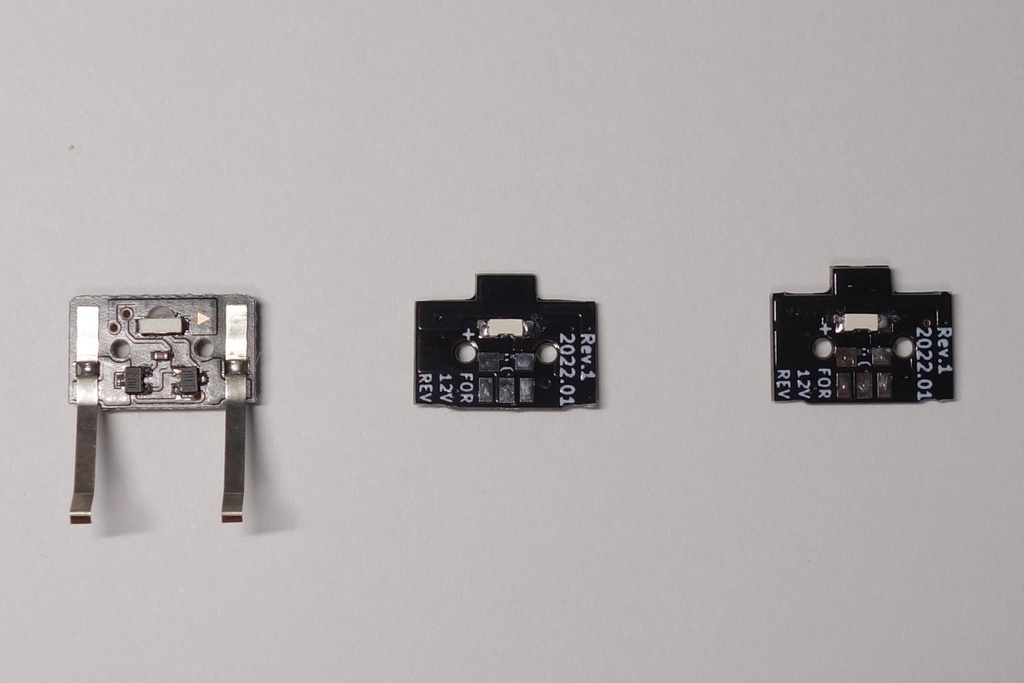

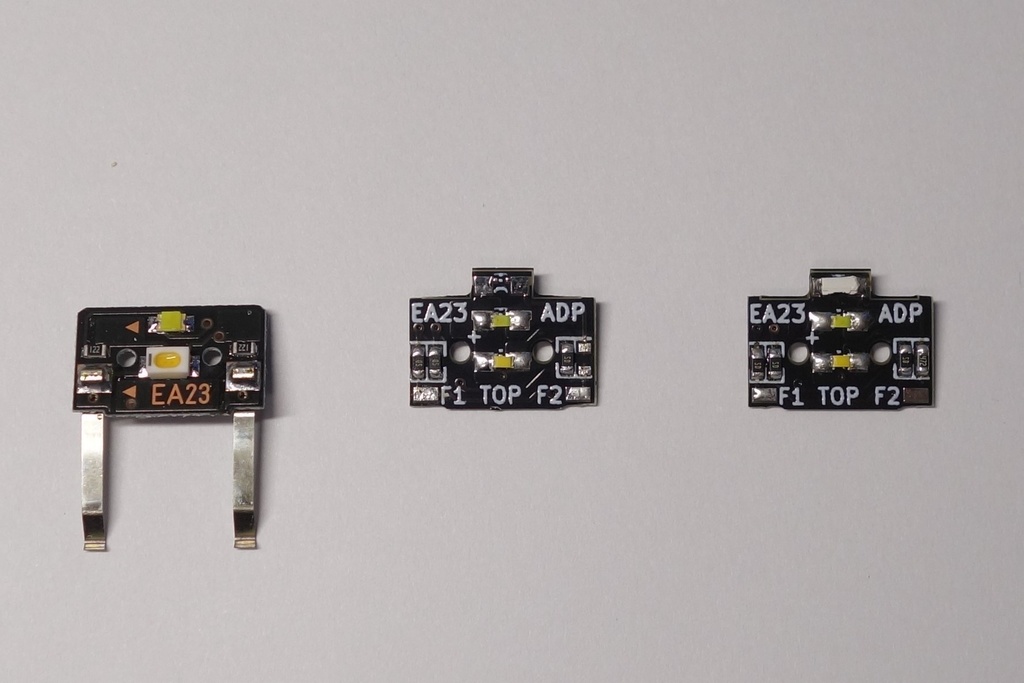

～交換用ライト基板シリーズ～ 本製品はTOMIX製鉄道模型「EA23」と記載のある基板を搭載している車両製品等に対応します。 ・LEDと抵抗の搭載のみで使用可能。 (生基板のみの場合) ・「前進」「後進」「+12V」のパッドの他、「F1」(行先方向幕)、「F2」(前面種別表示機)を用意し、様々な点灯表現が可能。 ・製品に搭載されている基板と交換して搭載可能になります。 ・配線等は床板等に穴を開けて各自工夫してください。 ※接続するデコーダは別途ご用意ください。 ●T-EA23ADP(Type-A) 　LED・抵抗器がすべて実装済みの製品になります。 　内容量：2ケ ●T-EA23ADP(Type-B) 　F2パッド用のLED・抵抗器が無いバージョンになります。 　※上記以外のLED・抵抗器は実装済 　内容量：2ケ ●T-EA23ADP (TypeC) 　LEDの実装位置を、F1(電球色トップビュー)、F2(電球色トップビュー)、REV(赤色サイドビュー)としたバージョンとなります。 　本来であればT0566ADPが適合する車両に加工を加えることで、ライトと方向幕等の光源を分けることができるようになります。 　内容量：2ケ ●T-EA23ADP-PCB 　基板のみのセットになります。 　内容量：10ケ ※使用している抵抗とLEDは以下の製品になります。 LED：日亜化学工業 [NSSW008BT] https://akizukidenshi.com/catalog/g/gI-01815/ LED：Kingbright[AA2810ASURSK] https://www.digikey.jp/ja/products/detail/kingbright/AA2810ASURSK/3084768 LED：OptoSupply[OSMW1608C1A] https://akizukidenshi.com/catalog/g/gI-09640/ LED：OptoSupply[OSWT1608C1A] https://akizukidenshi.com/catalog/g/gI-11808/ 　 抵抗：1kΩ 1608サイズ 1/4W 抵抗：4.7kΩ 1608サイズ 1/10W
