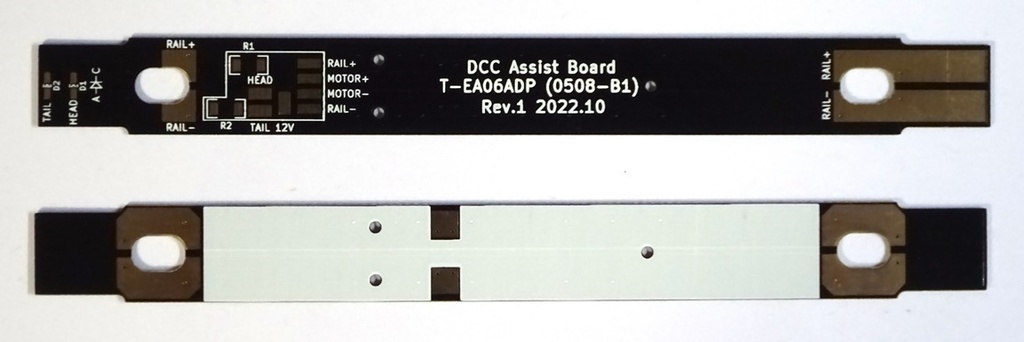

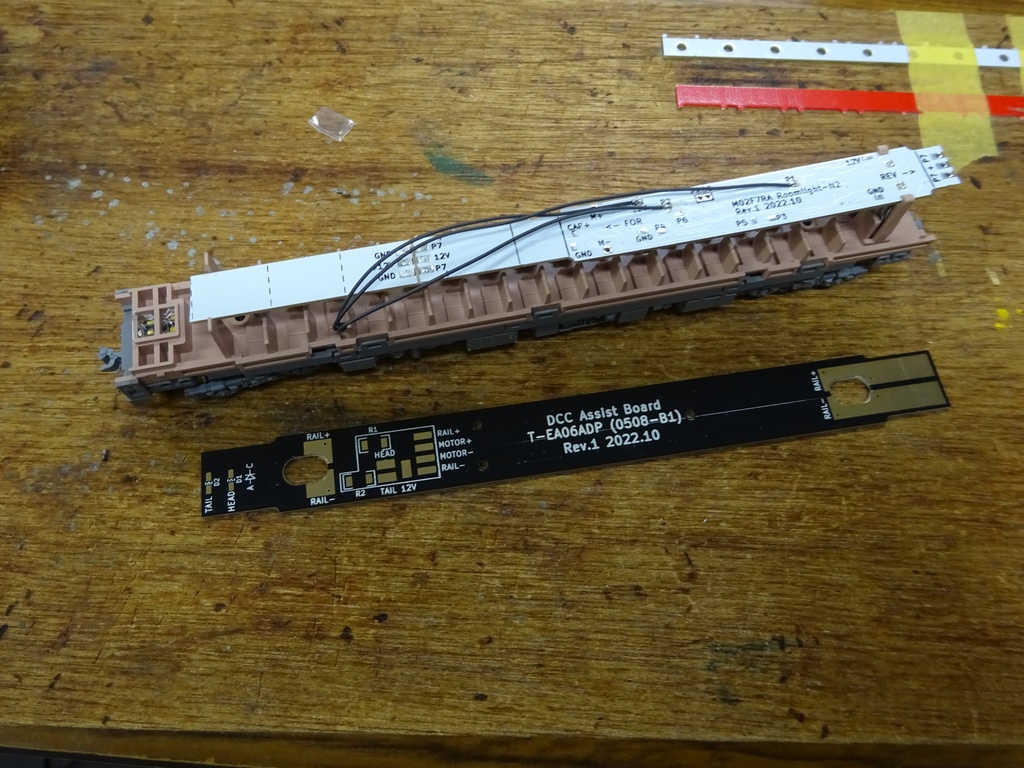

※この製品は、一部に設計ミスがあります。 下記問題がありますので、ご購入前に問題個所の画像も含め同意のうえでご購入ください。 ○ 基板シルク印刷の「HEAD」と「TAIL」が逆になっている ヘッドライトの配線を「TAIL」に、テールライトの配線を「HEAD」に接続してご使用ください。 それ以外の印刷、および基板パターンについては問題ありません。 【DCCデコーダ搭載支援基板】 TOMIX製鉄道模型車両の一部に搭載されているライト基板と交換し、DCCデコーダのファンクション端子との配線を容易に行えるようにする基板です。 この基板にはDCCデコーダ機能は搭載されておりません。 別途DCCデコーダを用意の上で、配線を接続してご利用ください。 本製品は、「EA06」と刻印のある基板を搭載している車両に適合する形状で設計してあります。 なお、すべての製品に適合することを保証するものではありませんので、あらかじめ写真とお手元の車両製品に搭載されている基板の形状をご確認ください。 【製品の特徴】 ・「前進」「後進」「+12V」のパッドを用意し、両極性対応のデコーダを用意することなくDCCデコーダの搭載が可能。 ・製品に搭載されている基板と交換して搭載可能になります。 ・配線等は床板等に穴を開けて各自工夫してください。 ※接続するデコーダは別途ご用意ください。 ※注意事項※ ・使用方法が多岐になるので裏面にカプトンテープ等の絶縁処理を行っておりません。使用の際は十分な絶縁処理を行ってください。 【バリエーションについて】 1パッケージにつき、1両分となります。 必要な両数分お求めください。 ・T-EA06ADP-TypeA (キハ185系向け) 　LED・抵抗器がすべて実装済みとなっており、DCCデコーダとの配線を行うだけで使用可能となります。 　電球色のトップビュータイプのLED、1kΩ抵抗を実装しています。 ・T-EA06ADP-PCB 　部品未実装の基板1枚、おまけの3216サイズの1kΩ抵抗器2個が含まれています。 　お好みのLEDを実装してご使用ください。
