T-EA32ADP / T-EA33ADP
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定T-EA32ADP-TypeA (M車用)支払いから発送までの日数：7日以内¥ 700
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定T-EA33ADP-TypeA (T車用 / 2両分入り)支払いから発送までの日数：7日以内¥ 600
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定T-EA32ADP-PCB (基板のみ)支払いから発送までの日数：7日以内¥ 400
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定T-EA33ADP-PCB (基板のみ / 4両分入り)支払いから発送までの日数：7日以内¥ 500
TOMIX製鉄道模型車両の一部に搭載されているライト基板と交換し、DCCデコーダのファンクション端子との配線を容易に行えるようにする基板です。 この基板にはDCCデコーダ機能は搭載されておりません。 別途DCCデコーダを用意の上で、配線を接続してご利用ください。
適合する車両製品・基板の型番
本製品は、「EA32」「EA33」と刻印のある基板を搭載している車両に適合する形状で設計してあります。 当方では、下記車両製品への適合を確認しております。 ○ TOMIX JR四国2700系 (品番: 98491 / 98492 / 97950) なお、該当する基板を搭載したすべての製品に適合することを保証するものではありませんので、あらかじめ写真とお手元の車両製品に搭載されている基板の形状をご確認ください。 詳細については、公式Wikiもご覧ください。 https://wiki.mt40.info/doku.php?id=adapterboard:t-ea32adp
製品の特徴
・「前進」「後進」「+12V」のパッドを用意し、両極性対応のデコーダを用意することなくDCCデコーダの搭載が可能。 ・製品に搭載されている基板と交換して搭載可能になります。 ・配線等は床板等に穴を開けて各自工夫してください。 ※接続するデコーダは別途ご用意ください。 ※注意事項※ ・基板本体にカプトンテープ等の絶縁処理を行っておりません。使用の際は十分な絶縁処理を行ってください。
製品バリエーションについて

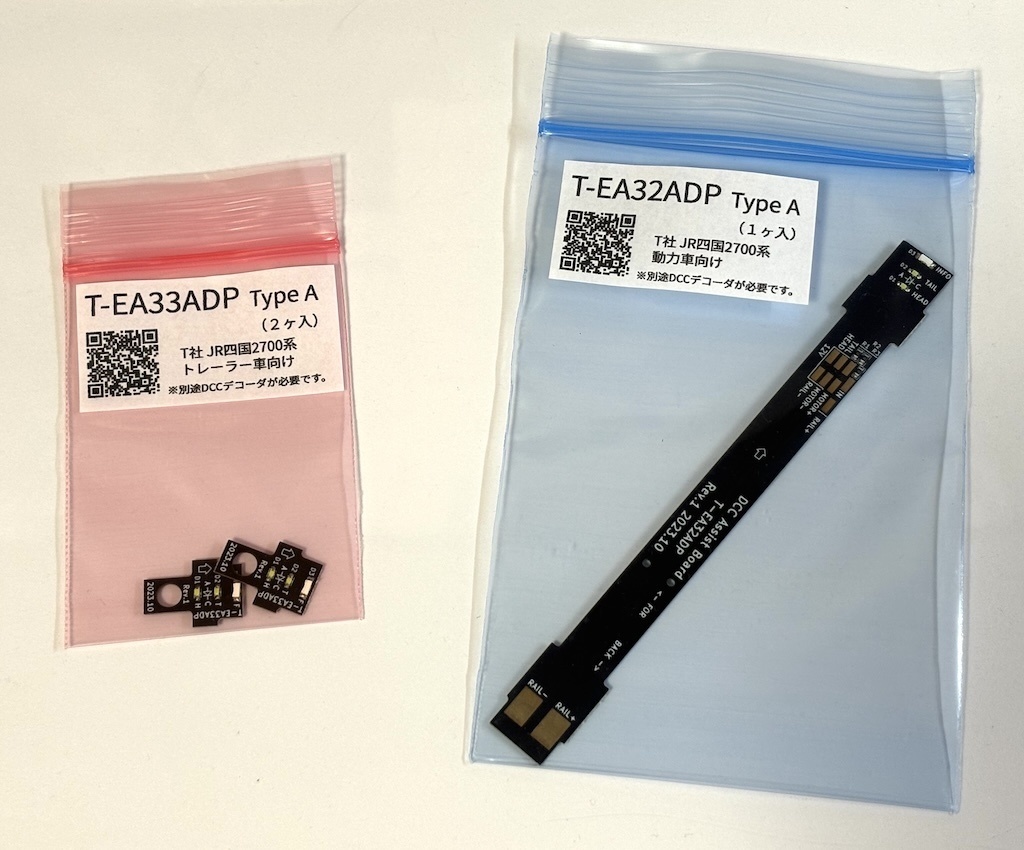

【T-EA32ADP-TypeA】 (JR四国2700系 動力車向け) LED実装済みのT-EA32ADP基板となります。 基板には白色LEDと1kΩ抵抗器を3個ずつ実装済みとしています。 JR四国2700系 動力車の基板交換を行い、DCC化することができます。 【T-EA33ADP-TypeA】 (JR四国2700系 トレーラー車向け、2個入り) LED実装済みのT-EA33ADP基板2枚をセットにしてあります。 JR四国2700系 トレーラー車2両の基板交換を行い、DCC化することができます。 【T-EA32ADP-PCB】 (基板のみ) 部品未実装のT-EA32ADP基板 (動力車用) 1枚のみとなります。 1kΩ 1608サイズ 0.33W抵抗器が3個添付されておりますが、LEDについては各自でご用意ください。 【T-EA33ADP-PCB】 (基板のみ) 部品未実装のT-EA33ADP基板 (トレーラ車用) 4枚のみとなります。 1kΩ 1608サイズ 0.33W抵抗器が12個添付されておりますが、LEDについては各自でご用意ください。 仕様の詳細や、各型番の詳細な機能については、下記より製品ページをご確認ください。 https://wiki.mt40.info/doku.php?id=adapterboard:t-ea32adp
注意事項・免責事項
【頒布製品の保証・交換について】 下記ページに記載しております。 https://wiki.mt40.info/doku.php?id=warranty 【免責事項】 サークル「MT40」にて頒布している各種製品の保証は、製品本体のみに適用されるものとし、搭載作業に伴うお客様の鉄道模型車両の故障、および搭載加工を行う過程において、お客様の車両が破損した場合や、お客様ご自身がケガをされた場合等に対する責任は負わないものとします。 あらかじめご理解の上、ご購入をお願いいたします。
