サークル「MT40」サークル「MT40」

T-EA43ADP

  • 物販商品（自宅から発送）
    あんしんBOOTHパックで配送予定
    T-EA43ADP-TypeA
    発送までの日数：7日以内
    ¥ 600
  • 物販商品（自宅から発送）
    あんしんBOOTHパックで配送予定
    T-EA43ADP-PCB
    発送までの日数：7日以内
    ¥ 400

TOMIX製鉄道模型車両の一部に搭載されているライト基板と交換し、DCCデコーダのファンクション端子との配線を容易に行えるようにする基板です。 本製品以外にも多数ご用意しております。 すべてのラインナップは下記ページもご覧ください。 https://wiki.mt40.info/doku.php?id=adapterboard:top ※この基板にはDCCデコーダ機能は搭載されておりません。 別途DCCデコーダを用意の上で、配線を接続してご利用ください。 本製品は、「EA43」と刻印のある基板を搭載している車両に適合する形状で設計してあります。 なお、すべての製品に適合することを保証するものではありませんので、あらかじめ写真とお手元の車両製品に搭載されている基板の形状をご確認ください。 詳細については、公式Wikiもご覧ください。 https://wiki.mt40.info/doku.php?id=adapterboard:t-ea43adp 搭載方法については、下記に掲載しております。 https://wiki.mt40.info/doku.php?id=dccdecoder:%E6%90%AD%E8%BC%89%E4%BA%8B%E4%BE%8B:m02light-n:tomix-98822

「ギフトとして贈る」とは

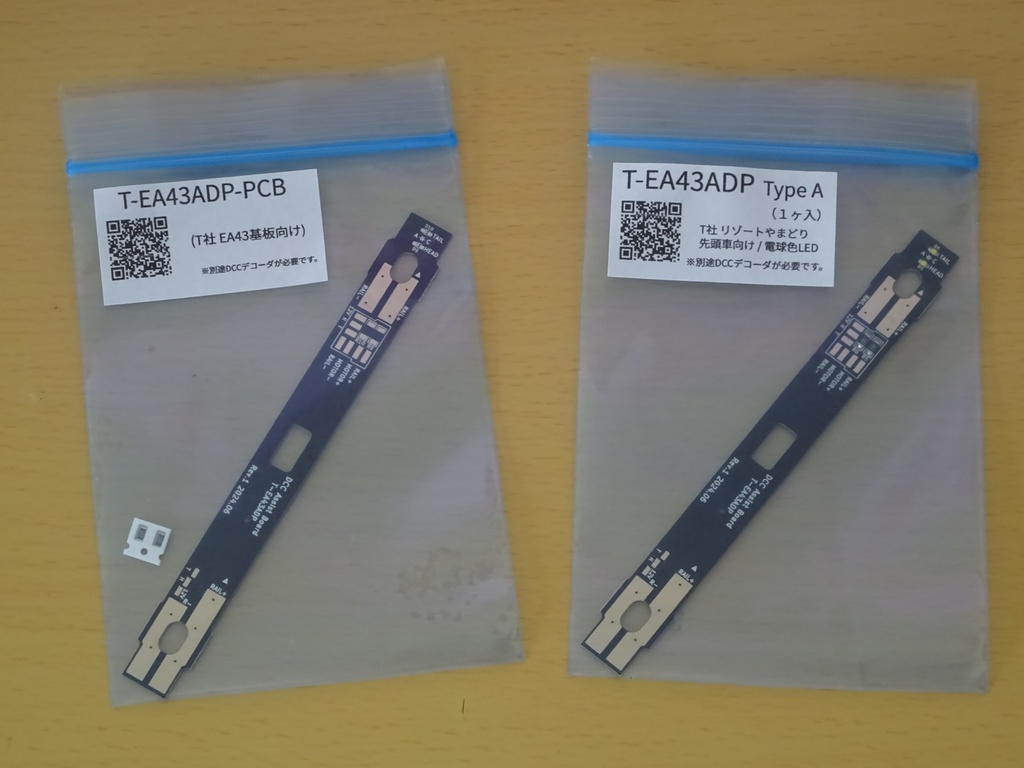

T-EA43ADP
T-EA43ADP
T-EA43ADP
TOMIX製鉄道模型車両の一部に搭載されているライト基板と交換し、DCCデコーダのファンクション端子との配線を容易に行えるようにする基板です。 本製品以外にも多数ご用意しております。 すべてのラインナップは下記ページもご覧ください。 https://wiki.mt40.info/doku.php?id=adapterboard:top ※この基板にはDCCデコーダ機能は搭載されておりません。 別途DCCデコーダを用意の上で、配線を接続してご利用ください。 本製品は、「EA43」と刻印のある基板を搭載している車両に適合する形状で設計してあります。 なお、すべての製品に適合することを保証するものではありませんので、あらかじめ写真とお手元の車両製品に搭載されている基板の形状をご確認ください。 詳細については、公式Wikiもご覧ください。 https://wiki.mt40.info/doku.php?id=adapterboard:t-ea43adp 搭載方法については、下記に掲載しております。 https://wiki.mt40.info/doku.php?id=dccdecoder:%E6%90%AD%E8%BC%89%E4%BA%8B%E4%BE%8B:m02light-n:tomix-98822

【製品の特徴】

・「前進」「後進」「+12V」のパッドを用意し、両極性対応のデコーダを用意することなくDCCデコーダの搭載が可能。 ・製品に搭載されている基板と交換して搭載可能になります。 ・搭載対象車両の後方にある、窓がなく見えない位置から配線を引き出せる構造。 ・配線等は床板等に穴を開けて各自工夫してください。 ※接続するDCCデコーダは別途ご用意ください。

※注意事項※

・使用方法が多岐になるので裏面にカプトンテープ等の絶縁処理を行っておりません。使用の際は十分な絶縁処理を行ってください。

【バリエーションについて】

・T-EA43ADP (TypeA) TOMIX製のリゾートやまどりセットに含まれるクハ484・クハ485に適合する位置に電球色LEDを実装してあります。 ・T-EA43ADP-PCB 部品未実装のT-EA43ADP基板 1枚のみとなります。 1kΩ 3216サイズ 0.25W抵抗器を2個添付しておりますが、LEDについては各自でご用意ください。 仕様の詳細や、各型番の詳細な機能については、下記より製品ページをご確認ください。 https://wiki.mt40.info/doku.php?id=adapterboard:t-ea43adp

【頒布製品の保証・交換について】

下記ページに記載しております。 https://wiki.mt40.info/doku.php?id=warranty

【免責事項】

サークル「MT40」にて頒布している各種デコーダや基板類の保証は、製品本体のみに適用されるものとし、デコーダ搭載によるお客様の鉄道模型車両の故障、および搭載加工を行う過程において、お客様の車両が破損した場合や、お客様ご自身がケガをされた場合等に対する責任は負わないものとします。 あらかじめご理解の上、ご購入をお願いいたします。
